Дробильные установки являются основным оборудованием для производства песка и щебня и длительное время работают в тяжелых условиях: высокие ударные нагрузки, большие нагрузки и высокая запыленность. Как «сердце» оборудования, подшипники напрямую определяют стабильность работы, производительность и срок службы установки. Благодаря немецкой точной технике и индивидуальному дизайну для горных условий подшипники SKL стали основным выбором для модернизации подшипников дробильных установок. От подбора компонентов и моделей до повышения производительности они комплексно преобразуют экосистему применения подшипников в дробильном оборудовании.

I. Применение подшипников в основных узлах дробильных установок и решения по подбору SKL

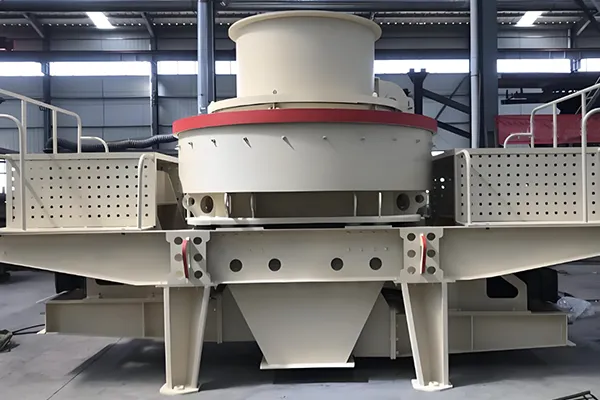

Различные узлы дробильных установок существенно отличаются по характеру нагрузок, требованиям к скорости вращения и условиям эксплуатации. SKL предлагает индивидуальный подбор подшипников для всех ключевых узлов: главный вал, ротор, трансмиссия, опоры и другие критические части, подходящие для основных типов дробильных установок VSI, HVI, молотковых и валковых дробилок.

(1) Узел главного вала: основной нагруженный узел, двойные требования: большая нагрузка и самоцентрирование

Главный вал является ядром передачи мощности в дробильных установках, воспринимает радиальные ударные и осевые нагрузки. Также возможны отклонения вала из-за тепловой деформации и погрешностей сборки, поэтому подбор подшипников имеет первостепенное значение.

Места применения: верхняя и нижняя опоры главного вала, позиционирование корпуса главного валаРекомендуемые модели SKL:

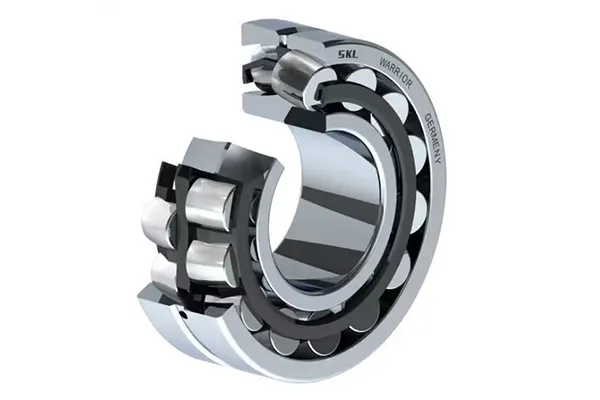

· Сферические роликовые подшипники: 22332-E1, 23136-E1, 22236-E1-K (подходят для основных моделей JYS9928, VSI9526)

· Цилиндрические роликовые подшипники: NU332, NU2328-E-M1-C4 (для чисто радиальных больших нагрузок)

Логика подбора: Сферические роликовые подшипники имеют двухрядный сферический ролик и сферическую дорожку, компенсируют отклонение вала на 0,5°–1,5° и исключают концентрацию напряжений на краях. Цилиндрические роликовые подшипники обладают высокой грузоподъемностью и подходят для условий чисто радиальных ударов.

(2) Узел ротора / крыльчатки: высокоскоростной удар, приоритет устойчивости к усталости и герметичности

Ротор/крыльчатка вращается с высокой скоростью (1500–3000 об/мин), приводит в движение ударное дробление материала и воспринимает переменные ударные нагрузки. Пыль легко проникает внутрь подшипника, поэтому требуется как устойчивость к усталости, так и герметичность.

Места применения: опора вала ротора, центральный подшипник крыльчаткиРекомендуемые модели SKL:

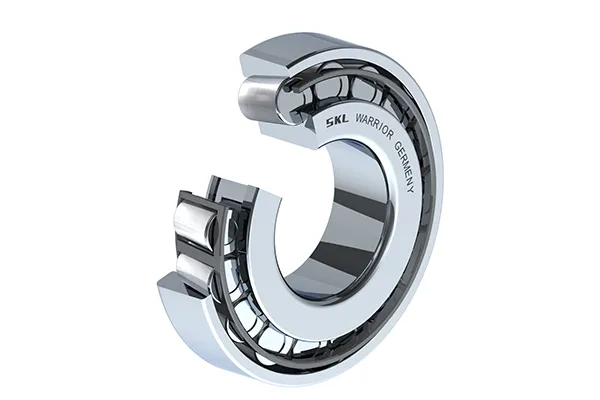

· Конические роликовые подшипники: 32326, 32230 (воспринимают комбинированные радиальные + осевые нагрузки)

· Шариковые радиальные подшипники: 6332, 6328 (вспомогательная опора для высокоскоростных малонагруженных условий)

Логика подбора: Конические роликовые подшипники одновременно воспринимают двусторонние осевые нагрузки, адаптируясь к комбинированным нагрузкам при вращении ротора. Шариковые радиальные подшипники имеют простую конструкцию и высокую скорость вращения, подходят для вспомогательного позиционирования.

(3) Трансмиссионная система: шкив / редуктор, точная передача и низкое трение

Трансмиссионная система соединяет двигатель и главный вал для передачи мощности, требует низкотрения и высокоточных подшипников для снижения потерь мощности.

Места применения: подшипники шкива, подшипники входного/выходного вала редуктораРекомендуемые модели SKL:

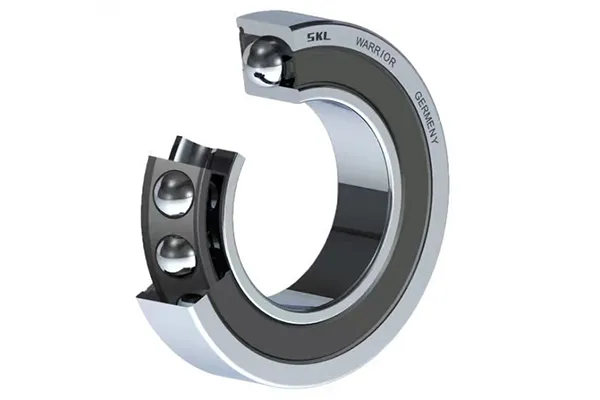

· Угловые контактные шариковые подшипники: 7318-B, 7220-B (воспринимают радиальные + односторонние осевые нагрузки, подходят для зубчатой передачи)

· Сферические шариковые подшипники: 1318, 2218 (опора трансмиссии малых дробильных установок, самоцентрирование + малые нагрузки)

Логика подбора: Угловые контактные шариковые подшипники воспринимают комбинированные нагрузки с точностью до класса P5, обеспечивая точность передачи. Сферические шариковые подшипники адаптируются к небольшим отклонениям вала, снижая сложность монтажа.

(4) Вспомогательные опорные узлы: стабильная рама, универсальность и долговечность

Включают опоры основания, подшипники загрузочного бункера, подшипники гидравлической системы и т.д., воспринимают собственный вес оборудования и небольшие вибрации, с акцентом на универсальность и долговечность.

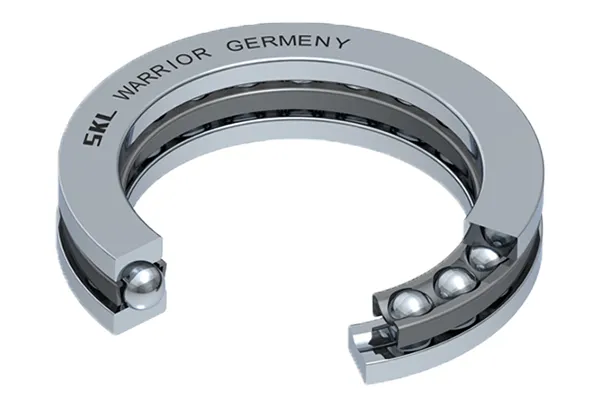

Места применения: подшипники опор основания, подшипники гидроцилиндров, подшипники вала загрузочного бункераРекомендуемые модели SKL: Шариковые радиальные подшипники 6224, 6228; упорные шариковые подшипники 51226 (осевая опора)

Логика подбора: Универсальные подшипники имеют умеренную стоимость и удобное обслуживание, подходят для малонагруженных и малоскоростных условий вспомогательных частей.

II. Основные преимущества подшипников SKL: технические барьеры, адаптированные к тяжелым условиям дробления

Для высоконагруженных, запыленных и широкотемпературных условий дробильных установок SKL достигает технологических прорывов по четырем направлениям: материалы, конструкция, герметичность и смазка, с производительностью, значительно превосходящей традиционные подшипники.

(1) Сверхвысокая грузоподъемность и ударостойкость: стабильная работа при больших нагрузках

Используются специальные легированные стали (GCr15SiMn, Cr4Mo4V) в сочетании с вакуумной дегазацией и электросталеплавильным процессом, чистота повышается на 40%, ударная прочность – на 50%.Оптимизированный профиль роликов и кривизна дорожки повышают равномерность распределения нагрузки на 40%. Динамическая номинальная нагрузка на 30%–45% выше, чем у традиционных подшипников, способна выдерживать мгновенные ударные нагрузки дробильных установок.Конструкция цельного сепаратора (тип CA) предотвращает наклон роликов при ударах, исключая риски заклинивания и разрушения.

(2) Отличная герметичность и пылезащита: долговременная защита в запыленных средах

Многослойная герметичная конструкция (двухгубая уплотнение из NBR + лабиринтное уплотнение) обеспечивает класс пылезащиты IP6X, эффективно блокируя проникновение рудной пыли и песка.Специальная обработка уплотнительных губ адаптирована к широкому диапазону температур от -30°C до 150°C, не размягчается при высоких температурах и не хрупнет при низких, удваивая срок службы уплотнения.Оптимизированные внутренние смазочные каналы с специализированной высокотемпературной смазкой снижают потерю смазки на 60%, обеспечивая долговременную смазку.

(3) Высокая точность и низкое трение: повышение эффективности, снижение энергопотребления

Точность изготовления достигает класса P5 и выше. Точный зазор между внутренними/внешними кольцами и телами качения снижает коэффициент трения на 30%, уменьшая потери энергии.Сверхобработанные поверхности (Ra ≤ 0,2μm) снижают шероховатость дорожки, уменьшая скорость износа на 50% и значительно продлевая срок службы подшипника.Совместимость с системами циркуляционной смазки маслом с охладителями, контроль повышения температуры подшипника в пределах 25°C для предотвращения отказов при высоких температурах.

(4) Широкий температурный диапазон и коррозионная стойкость: адаптация к экстремальным производственным средам

Специальная термообработка обеспечивает размерную стабильность от -30°C до 150°C, без аномальных зазоров из-за теплового расширения и сжатия.Серия нержавеющей стали (материалы 440C, 304) с содержанием хрома 16%–18% образует плотную оксидную пленку, устойчивую к влаге и кислотно-щелочной коррозии, подходящую для дробления влажных или коррозионных материалов.

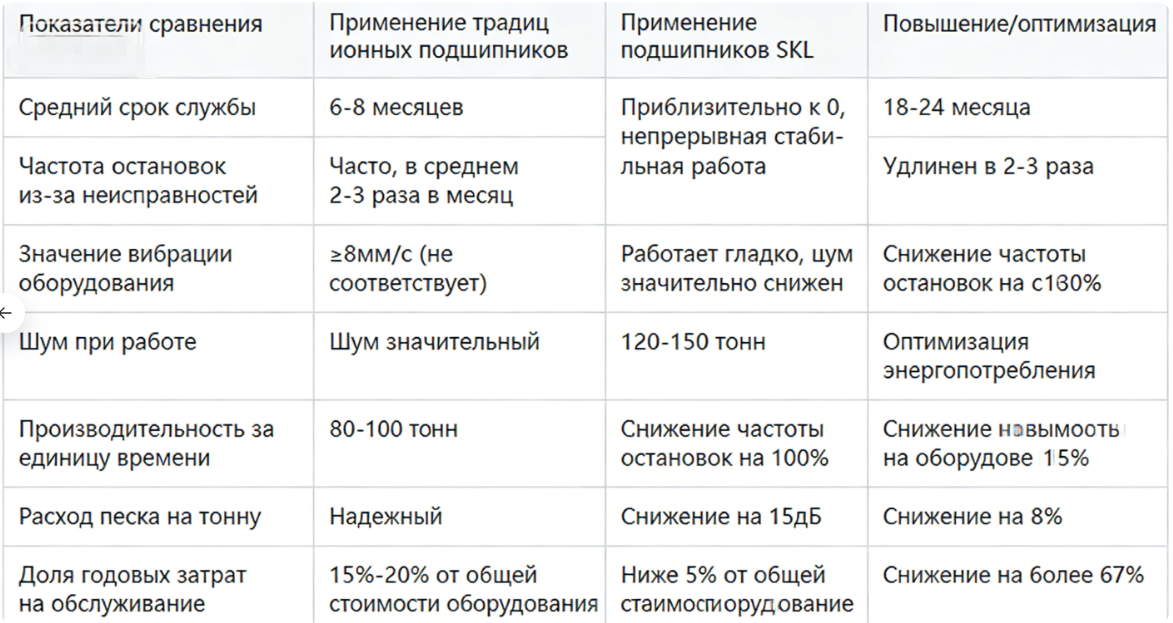

III. Изменения до и после применения подшипников SKL: от частых отказов к долговременной стабильности

Традиционные дробильные установки часто используют обычные отечественные подшипники или обычные импортные подшипники, которые страдают от недостаточной грузоподъемности, плохой герметичности и короткого срока службы. После замены на подшипники SKL производительность оборудования комплексно улучшается.

Примечание: Приведенные данные основаны на основных дробильных установках VSI и HVI при обычных условиях дробления песка. Конкретные значения могут немного отличаться в зависимости от модели установки и характеристик материала.

IV. Основные сильные стороны SKL: комплексная поддержка применения подшипников в дробильных установках

Как немецкий производитель прецизионных подшипников, SKL предлагает не только высокопроизводительную продукцию, но и становится надежным партнером предприятий по производству дробильного оборудования за счет технических услуг, индивидуальных решений и поддержки на протяжении всего жизненного цикла.

(1) Преимущества НИОКР: глубокая индивидуализация для горных сценариев

С собственным исследовательским центром в Германии и более чем 30-летним опытом в области подшипниковой техники для горного оборудования, SKL создала специализированную базу данных для условий дробильных установок, обеспечивая быстрый подбор оптимальных решений.Постоянное обновление и модернизация выпускает индивидуальные линейки продукции, такие как серия WARRIOR и серия X-Life, адаптированные к различным моделям дробильных установок и характеристикам материалов.Передовая материалная технология владеет основными процессами, такими как специальные сплавы и керамические подшипники (кремниевый нитрид), подходящими для экстремальных условий эксплуатации.

(2) Производственные преимущества: немецкая точность и строгий контроль качества

Полностью автоматизированное производство с микрометрической точностью и 100% контролем ключевых операций, обеспечивая высокую консистентность продукции.Соблюдение систем качества ISO9001 и ISO14001. Каждая партия подшипников проходит более 20 строгих испытаний, включая испытания на усталость, удар и герметичность.Глобальная цепочка поставок с основными компонентами, импортируемыми напрямую из Германии, гарантирующая стабильное качество продукции.

(3) Преимущества сервисной системы: техническая поддержка на протяжении всего жизненного цикла

Предоставляет бесплатную консультацию по подбору, индивидуализирует решения по подшипникам на основе модели дробильной установки, производительности и характеристик материала, чтобы избежать ошибок подбора.Техническое руководство на месте по монтажу и наладке, оптимизация зазоров подшипников и схем смазки для оптимальной работы.Создает клиентские профили и предоставляет регулярные осмотры, прогнозирование срока службы и диагностику неисправностей для профилактического обслуживания.Быстрый ответ послепродажного обслуживания с 24-часовой технической поддержкой и 48-часовым выездом на объект в основных регионах, снижая потери от простоев.

(4) Преимущества стоимости: высокое качество + разумная цена

Немецкое прецизионное качество с производительностью, сопоставимой с ведущими мировыми брендами, но ценой на 15%–20% ниже, отличная экономическая эффективность.Долгий срок службы и низкое обслуживание снижают общие эксплуатационные расходы более чем на 40% по сравнению с традиционными подшипниками, высокая доходность инвестиций.Поддерживает массовую индивидуализацию и наличие на складе, сокращая сроки поставок и удовлетворяя потребности крупномасштабного производства предприятий по производству песка.

Заключение

Подшипники являются основным гарантом стабильной работы дробильных установок. Благодаря индивидуальному подбору, высокопроизводительному дизайну и комплексным услугам подшипники SKL идеально адаптированы к тяжелым условиям дробильного оборудования, обеспечивая переход от «частых отказов» к «долговременной стабильности». По мере повышения требований отрасли щебня к надежности оборудования и производительности подшипники SKL станут предпочтительным выбором при подборе подшипников для дробильных установок благодаря технологическим и сервисным преимуществам, помогая предприятиям по производству песка снижать затраты, повышать эффективность и достигать высококачественного развития.
